岩金矿制沙选金、选沙方案分析

最近很多客户在询问岩金矿如何做到制沙、采金兼收，因为岩金矿选金本身就需要做到破碎完成后才能分离出金，岩金矿制沙也需要破碎后才可以完成制沙；在破碎完成后，如何兼收同时得到含金精矿又得到干净的沙子用于建筑行业呢？本问就以下制沙选金、制沙两个方案进行讨论。

案例一：



设备简介

本套选金设备为固定式滚筒筛+离心机组合式破碎选金设备，处理量为每小时30-60吨，是我公司根据用户需求独立研发制作而成。本套设备运行稳定、故障率低，是当今主流的选金设备，深受国内外用户的欢迎，其优势如下：

1、滚筒筛供水系统采用中央供水+两侧供水，中央供水系统负责冲洗滚筒筛内物料，两侧供水系统负责冲洗外部细筛网，防止堵料。

2、本套设备技术成熟，故障率低，保养、维护简单方便。

3、采用一台1200#卧式全自动连续排矿离心机，PLC电脑全自动控制无需地面硬化与寻找水平，处理量大，操作简单方便。

4、采用2台振动溜槽进行收尾，防止收金草板结、处理量大。

Brief Introduction

This set of gold machine including reamers trommel screen,centrifuge and crushing gold equipment, the capacity of 30-60 t/h, which is our company according to user’s requirements design&manufactured. This set of equipment with easy operation, low failure rate, is the favourite in the market.The advantage as belows:

1.Central water supply system of Reamers&Trommel Screen Separator is on central  and trommel’s both sides.The central is used for material washing, both sides is responsible for washing the mesh to prevent clogging.

2.As the technology is mature, machine with lower failure rate, simple operation and convenient maintenance

3.1200# horizontal automatic discharge with no break centrifuge, PLC control without need of seeking balance on ground, simple and convenient operation

4.The 2sets gold shaking sluice with high capacity can prevent the gold grass to be hardening

流程概述

原料通过工程机械送入进料斗，然后通过振动给料机均匀进入一台鄂式破碎机内进行破碎，破碎后的物料通过一台上料输送机进入多铰刀铰洗筒内进行铰泥冲洗，然后进入滚筒筛内进行筛选分级为大于4MM物料与小于4MM物料两种规格。小于4MM的物料通过滑槽及管道进入盛料箱中；大于4MM的物料进入两台岩金矿专用制沙机内进行破碎制沙后进入盛料箱内。

盛料箱内的物料通过沙泵打入离心机内部进行精选，精料通过精料管道排出；废料排入两台振动溜槽进行收尾后，废料排入废料池中。

Technological Process

The raw material getting into the hopper by excavator or other, then through the shaking feeder getting into jaw-type crusher to be crushed,the mixture through conveyor into reamers and trommel screen gold separating machine to be separated into 2 sizes,≧4mm≤4mm.The samll size≤4mm getting into mineral box though mineral separating device;the big size≧4mm getting into Sandmaking machine specialized for rockmine to be crushed then into mineral box.

Mineral in mineral box then getting into 100#centrifuge by sand pump to be separating,concentrate get from concentrate discharging port,scrap material into 2sets of gold shaking sluice for further separation,finally the scrap into waste pool.

技术参数

Technological parameter

名称 Product name	规格 Specification	功率 Power/Kw	数量 Quantity	备注
上料输送机 Conveyor	皮带宽度600mm Belt width:600mm	5.5	1套
铰洗式滚筒筛 Reamers&trommel Screen gold separator	总长度7.4米 Total length 7.4m 多铰刀铰洗筒长度4.4米，筒径1.3米 Reamer trommel Length4.4m,diameter:1.3m 滚筒筛长度3米，内径1.3米，外径1.6米 Trommle screen length 3m inner dia.:1.3m Outside dia.:1.6m	18.5	1套	总长度7.4米
支架浮体料斗 Holding frame		-	1套
岩金矿专用制沙机 Sandmaking machine specialized for rockmine	800*1000mm	75*2	2台
离心机 Centrifuge concentrator	1200#卧式全自动连续排矿	21.5	1台
振动溜槽 Gold shaking sluice	4500*1320mm	3*2	2台
离心泵 Centrifugal pump		11	1台
离心泵吸水管道 Water input pipe of centrifugal pump		-	10米
离心泵出水管道 Water output   pipe of centrifugal pump		-	50米
离心机进料管道 Feeding pipe of centrifuge		-	20米
盛料箱 Mineral box		-	2套
沙泵 Sand pump	4inch	15	1套
沙泵管道 Pipe of sand pump			20米
配电箱 Electricity cabint			1套	含至设备电机线，不含电缆线
总用电功率 Total power	227.5KW(不含其它设备)



案例二：



流程概述

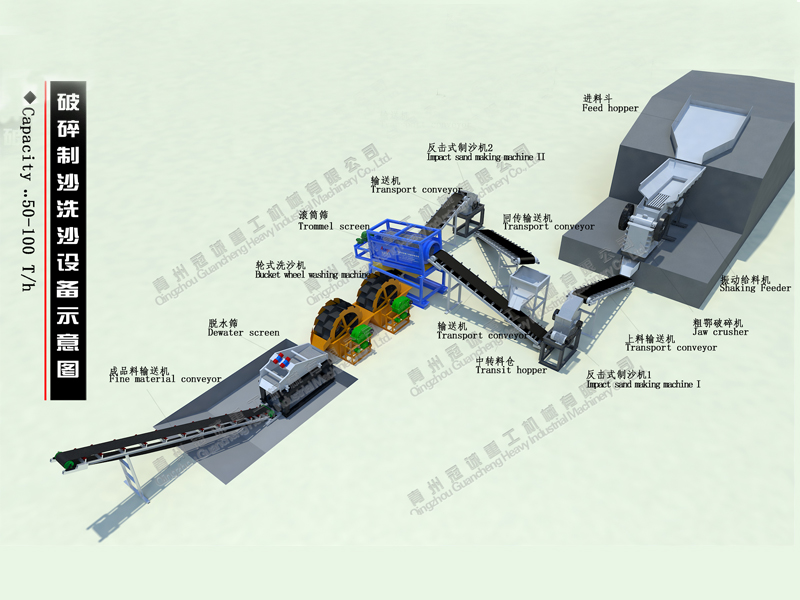

原料通过工程机械送入进料斗中，由振动给料机均匀送入一台粗鄂式破碎机内进行破碎，破碎出的粗料由输送机送入一台反击式制沙机进行破碎制沙，然后由输送机送入滚筒筛内进行筛选分级为：5mm以下细料与大于5mm粗料两种规格；

大于5mm的粗料由输送机再次送入另一台反击式制沙机内进行破碎，然后通过回传输送机送入滚筒筛内继续进行筛分，这一过程往复循环；

小于5mm的细料排入两台轮式洗沙机内进行清洗，清洗后的细沙通过一台脱水筛进行脱水，最后由成品料输送机输送至成品料区域。

Technical process

The Raw material get into feed hopper then send by shaking feed into the jaw crusher to be crushed,the crushed material get into impact sand making machine I to make sand,then transport into trommel screen to be classified into 2size,≤5mm，≥5mm,

The one in size≥5mm will be transported by conveyor into another impact sand making machine to be crushed then get into trommel screen to be classified,

The one≤5mm will be send to bucket sand washing machine machine then into the dewater screen to get rid of water,then finally clean sand get and transported to destination area.

设备清单
Detail parameter

名称 Production Name	规格 Specification	数量 Quantity	功率 Power	备注 Remark
进料斗 Feed hopper	5000*4000	1套	-
振动给料机 Shaking feeder	850*3000	1台	3KW*2
粗鄂式破碎机 Jaw crusher	500*750	1台	55KW
反击式制沙机 Impact sand making machine	1214	2台	132KW*2
滚筒筛 Trommel screen	内径1.3米，外径1.6米，净筛网长度3米	1套	15
轮式洗沙机 Bucket wheel sand making machine	Ø2400*1600	2台	11KW*2
脱水筛 Dewater screen	1500*3000	1台	1.1
输送机 Transport conveyor		5条	5.5KW*5
中转料仓 Transit hopper		1套	-
水泵 Water pump		2台	5.5KW*2
配电柜 Electric box	含变频器与至设备电机线，不含电缆线	1套
总功率	401.6KW

以上为两个比较典型的案例比较，从中可以得出结论:

1.选金、制沙的破碎设备、流程基本相同,选金在是在最后加入精选设备进行精矿的提取。

2.方案1选金、制沙同时进行，在经济效益方面优于要优方案2，同时设备投入也节省很大一部分。

3.因为目前河沙日益减少，建筑行业又需求大量的沙子，岩金矿破碎或者海沙淡化已成为很大的趋势。
