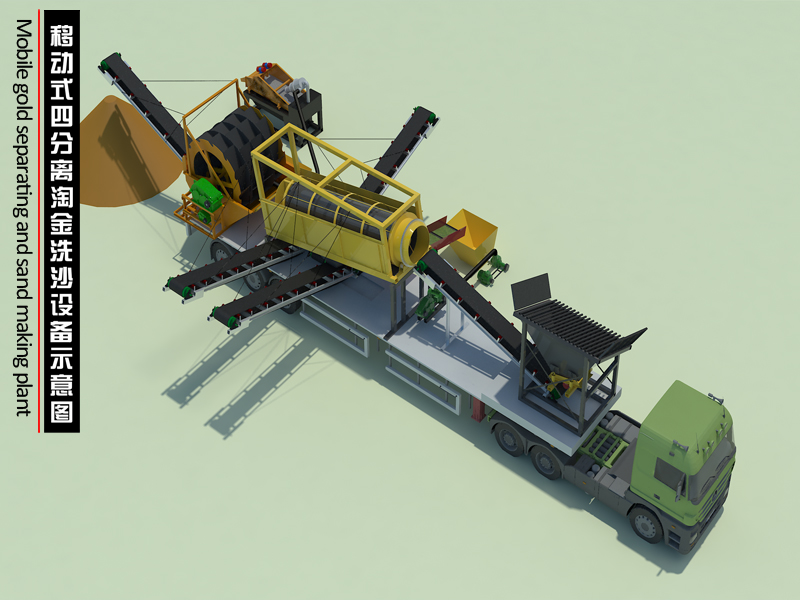

移动式四分离淘金&洗砂设备清单

【砂金设备设备简介】

本套设备为砂金设备移动式四分离淘金&洗砂设备，是我公司根据客户需求进成研发设计而成；

本选砂金机械设备设计结构合理紧凑，可以使用牵引车辆轻松移动至工作场地；其中筛分系统使用了新型核心技术的绞洗式滚筒筛，其优势如下：

砂金机械滚筒筛动力采用双链条驱动设计，动能传递均匀、传递效率高，可以有效节省用电量；

内层筛采用冲孔工艺制作，内含多条铰刀从头部覆盖至尾部，能够对物料进行充分绞洗脱泥，极大的提高了筛分效率；

滚筒筛供水系统采用中央供水+侧供水方式，中央供水直冲滚筒筛底部物料；

侧供水负责冲洗外层筛网，能够有效防止外层筛网堵孔。
进料斗系统进料仓顶层采用Ø89耐磨提油管纵向间隔8CM布置，可以首先筛分出大于8CM的不合格物料，这样可以极大的提高工作效率，并且减少输送带与滚筒筛的磨损；料斗下部采用悬挂式振动给料机，防止料斗堵料并且可以保证均匀给料。
出料系统采用四条输送机进行排料。
淘金系统采用一条固定式淘金毡溜槽对金进行回收，其中所铺设淘金毡品牌为日本三菱。

【砂金设备流程概述】

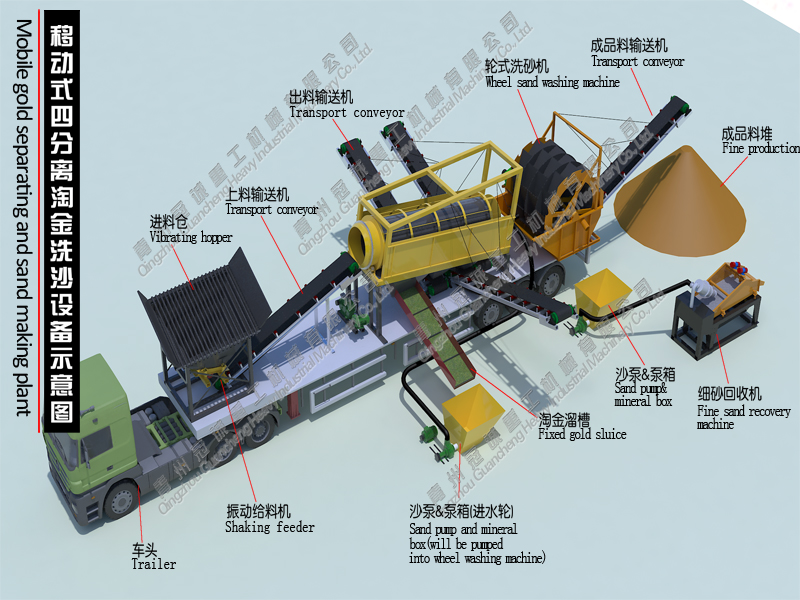

原料通过工程车辆送入进料仓，首先筛选出大于8CM的不合格物料，减少滚筒筛与输送带磨损，提高工作效率；小于8CM的物料通过料斗底部的振动给料机均匀给入上料输送机，由输送机送入滚筒筛内进行筛选分级为用户需求的四种规格的物料；

其中经滚筒筛筛分出的第一道最细的物料经由一条固定式淘金毡溜槽进行沙金回收，加收后的物料排入到料箱内，由一台4寸沙泵打入一台轮式洗砂机内进行清洗，清洗后的成品料由成品料输送机输送到成品料区域；

轮式洗砂机溢流口排出的细沙与废水排入到另一料箱内由一台4寸沙泵打入一台细沙回收机内进行细砂回收，回收的细沙排至成品料区域。

【砂金设备技术参数】

名称		规格	数量	功率/Kw	备注
砂金设备移动式五分离心筛分设备	底盘	17.5米二手车旧底盘	1套	-
	进料斗	3000*2200	1套	0.38	含振动给料机
	滚筒筛	内径1.3米，外径1.6米，净筛网长度5米； 内含多条铰刀从头部覆盖至尾部； 中央+侧供水系统	1套	7.5
	输送机	动力采用齿轮组传动	5条	5.5*5
	水泵		1台	7.5
	沙泵&料箱	4寸沙泵	2套	11*2
	轮式洗砂机	Ø2800*1800	1台	11
	细砂回收机	GCKS-XSSH-1022#	1台	0.75*2
总功率	77.38KW（建议使用75KW发电机组）
