矿用抽水浮船设备清单

抽水浮船

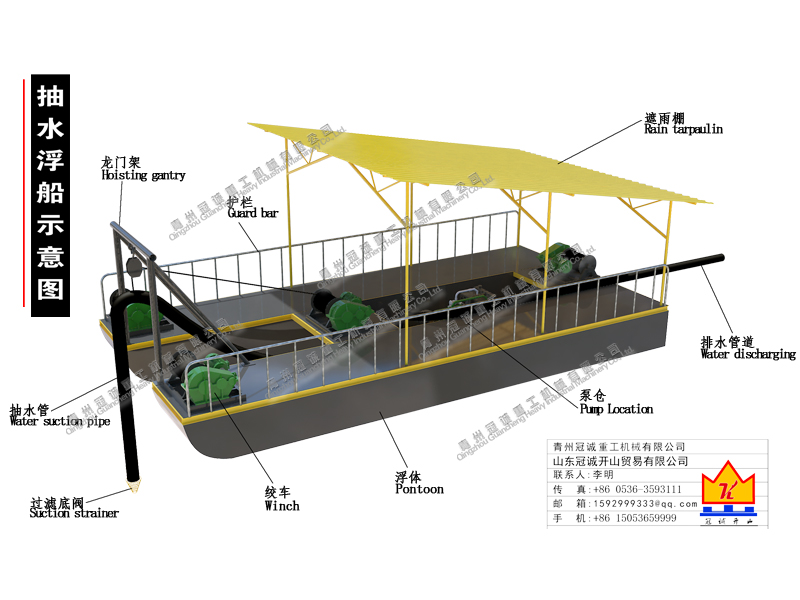

【抽水浮船设备概述】

本套设备是在客户原有砂金设备的基础上，根据砂金设备工作环境的要求，为使选金矿机械顺利进行，而由我司设计施工完成。本抽水浮船也可单独使用。
本船是根据现场抽水条件的要求制作，为拼装式全钢质焊接抽水船。工作原理：通过桥架上的抽水管道把水通过排管运送至指定地点，跟沙金提取设备抽沙船有相似点。
性能：
设计抽深                                3.0m
吸管直径：                             250mm
排管直径                                200mm
Technical process
This dredging boat are designed according to working surroundings,assembling type of all welded steel water suction dredger. Working principle: Through suction pipe on bridge to suck then transport the water to destination through discharging pipe.
The suck depth:3.0m
The diameter of suction pipe :250mm
The diameter of discharging pipe :200mm

【技术参数】
Detail parameter

名称 Production Name	规格 Specification	功率 Power	数量 Quantity	备注 Remark
浮体 Pontoon	总长(Length)：11.5m 总宽(Width)：5.6m 单宽(Single width)：1.8m 高度(Height)：0.96m	-	1套	主甲板上根据要求设置高度为0.9ｍ的钢质活动型栏杆。机舱下面均设有300ｍｍ钢质竖梯或踏步。船体的浮体为方型、横骨架式结构。船体为全焊接钢结构。浮体通过上部的连接块、中部的连接把三个方型的浮体加以固定，并形成一个完整的船形。此种连接方式对于船体的安装及拆卸极为方便。 On the main deck with steel material height in 0.9m guarding bar to make the boat to be more safe. There are 300mm steel vertical ladders or treads below the engine room The pontoon is in square size, transverse framing. The pontoon is all welded steel structure. The pontoon through the upper part of the connecting block, the connection to the central square to be fixed, and form a complete ship shape. This design for the installation and disassembly process of the hull is very convenient.
中间泵仓浮体 The pontoon of location of pump	长度(Length)：6m 宽度(Width)：2m 高度(Height)：1.5m	-	1套
主柴油机 The main generate set	生产厂家(Brand)：Commins 型号(Model)： NT855-M 功率(Power)：224KW 转速(Speed)：1800R/min	-
小柴油发电机 The generate set	20KW	-	1台
齿轮箱 Gear box	型号(Model)：300#	-	1台
水泵 Water pump	型号(Model)：10/8F-G 清水流量(Flow)：600m3/h 扬程(Discharge distance)：100mH2O	-		沙泵和发电机用一台柴油机驱动。泵的过流部件包括泵壳、叶轮及衬板等采用耐磨材料制造，具有良好的抗磨损性能。 A diesel engine driven by sand pump and generator. The pump flow components including pump shell, impeller made of wear-resistant material and lining plate, has good wear resistance
龙门架绞车 The Winch to hoisti gantry	电动绞车：LTJC40 第一层钢丝绳拉力：30kN 卷筒容绳量：40m 功率：3KW	3	1台
横移绞车 Lateral movement winch	额定拉力：30kN 绳速：20m/min 卷筒容绳量：30m 功率：3kw	6	2台	2根直径为10.0ｍｍ、长度为30ｍ的钢丝绳 2pcs steel wire rope in diameter 10.0mm,length 30m
尾锚绞车 The anchor winch	额定拉力：30kN 绳速：20m/min 卷筒容绳量：30m 功率：3kw	3	1台
系缆桩	直径100ｍｍ的双柱系缆桩4只	-
救生设备 Life-saving equipment	2只救生圈 2套救生衣	-
吸排水管及附件 The water suction,dishcarging pipe and other parts	吸排水管系包括桥架上吸水管路及船上排水管路两部分。吸水管直径D内=250mm，壁厚δ=8mm。在抽水架的回转处设有法兰式橡胶连接软管。排水管直径 D 外=200mm。壁厚δ=8mm。在船艉设法兰可与排水管道连接。	-		选配 Can be customized
配电柜 Electric box		-	1套	含至设备电机线，含电缆线 Including the electric wire to machine,excluding cable

【选配配件】

名称	规格	单位	数量	单价	总价
排水管道 The discharging pipe	内径200mm，HDPE超高分子量聚乙烯管道 10米/根 Inner diameter200mm,HDPE type,10m/pcs	米	120	-	-
连接软管 The connecting hose	长度1.2米 Length1.2m	支	11	-	-
管道浮体 The floating		对		-	-
