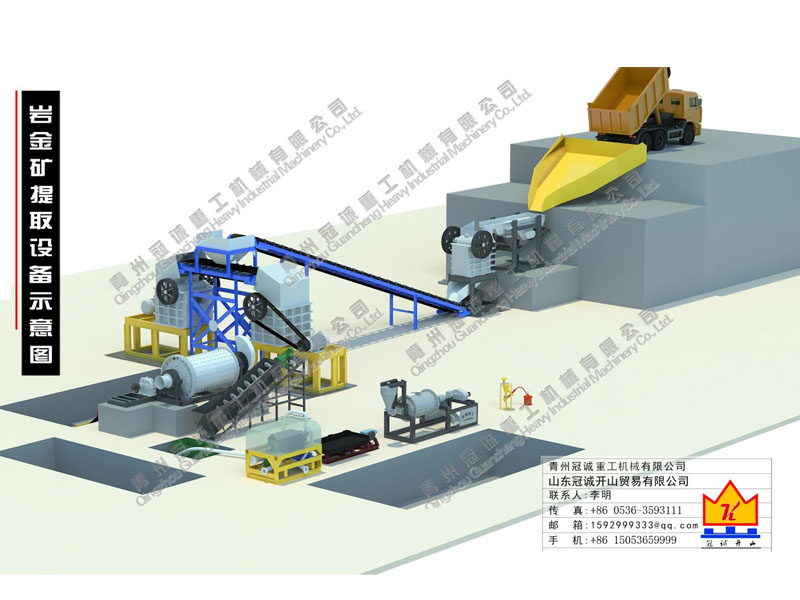

每小时20-30吨岩金矿提取设备选金方案
每小时20-30吨岩金矿提取设备选金方案技术参数及报价
Deatil Parameter and Quotation
|
名称 Production Name |
规格 |
功率 |
数量 |
单价 |
单价 |
备注 |
|
进料斗 |
规格：4米宽*8米长 |
- |
1 |
厂家下料，需要到现现场组装焊接 |
||
|
给料机 |
3800*960 |
11 |
1 |
|
||
|
粗颚破 |
PE600*900 |
- |
1 |
|
||
|
颚破电机 |
55KW-6 |
55 |
1 |
|
||
|
破碎机钢结构底座 |
|
- |
1 |
|
||
|
输送机 |
B600*15m双层桁架结构 |
11 |
1 |
含支腿 |
||
|
可换向输送机 |
B600*5m |
4 |
1 |
|
||
|
小中转料仓 |
含料仓支架、输送机支架 |
- |
1 |
|
||
|
岩金矿专用制砂机 |
1000*1200 |
- |
2 |
1用1备，使用可换向输送机给料 |
||
|
制砂机电机 |
132KW |
132 |
2 |
|
||
|
制砂机钢结构底座 |
|
- |
2 |
|
||
|
球磨机 |
1800*4500 |
180 |
1 |
不含钢球 |
||
|
单螺旋分级机 |
2000*8400 |
18.5 |
1 |
|
||
|
离心机 |
1200#卧式全自动连续排矿离心机 |
21.5 |
1 |
*方案一 |
||
|
双联动离心机 |
1000#立式尼尔森双联动离心机 |
30 |
1 |
*方案二 |
||
|
立式停机自动排矿离心机 |
1200# |
30 |
2 |
*方案三 |
||
|
摇床 |
1800*4500 |
2.2 |
2 |
|
||
|
沙泵&料箱 |
4寸沙泵+15KW电机+料箱 |
15 |
1 |
含4寸沙管 |
||
|
离心泵 |
|
7.5 |
1 |
|
||
|
混汞机 |
连续排矿 |
5.5 |
1 |
|
||
|
配电柜 |
开关品牌：德力西或正泰 |
- |
1 |
不含线缆 |
||
|
|
|
523.2 |
|
|
|
|
|
总功率 |
523.2KW（不含给水泵） |
|||||
|
总出厂价格 |
*选配 方案一 卧式离心机￥：万元 |
|||||
Attn:the above price excluding hammer for crusher,steel ball for ball mill,generate set,tax,freight and water pipes to water source;
if need tax receipt should add 13%
1.1845球磨机配置清单
电机 ：JR-8-180kw-380v 邯郸四达/三阳开泰电机有限公司
减速机 ：ZD50(（铸钢机壳） 淄博新兴减速机厂/招远金凤
小齿轮 ：材质锻钢 45# 高频淬火
大齿轮 ：材质铸钢 45# 宽度300mm
整体大端盖 ：材质铸钢 35# 厚度≥60mm
主轴承 ：30031-500 瓦房店轴承股份有限公司
筒体厚度 ：20mm
高锰钢衬板 ：1套；材质Mn13 厚度40mm-60mm
整体小齿轮座：高强度稳定型 1件
整体钢底架 ：（免安装调试型）1套； 400B型槽钢
起动控制柜 ：1件
鼓形给料器 ：1件 双螺旋加强型
密封齿轮罩 ：1套
装球量：15-16吨
筒体转速:25.04转/分
给料粒度：0-25mm
出料粒度：0.074-0.3mm
1845ball mill specifications
Motor:JR-8-180kw-380v Brand:Handan sida/sanyang kaitai,china
Reducer:ZD50(forging steel shell) Brand:Zibo xinxing/Zhaoyuan jinfeng
Gearwheel the small one:Material forging steel 45# High-frequency quenching
Gearwheel the big one:Material forging steel 45# Width300mm
The cover of barrel body:Material forging steel 35# Thickness≥60mm
Main bearing:30031-500 Wafangdian bearing manufacturing co.,ltd
Thickness of barrel body ：20mm
High manganese steel liner:1pcs,Material of Mn13 Thickness40mm-60mm
Overall pinion plate: high - strength and stable 1pcs
Overall steel bottom frame: (the type no need installation for debugging ) 1pcs;400B#U steel
Starting control cabinet: 1set
Drum feeder: 1 set double spiral reinforced
Steel ball needed：15-16ton
Revolving speed:25.04R/M
Feeding size:0-25mm
Outlet size:0.074-0.3mm
2、2000x8400单螺旋分级机
槽体厚度8mm； 主轴377x25mm无缝钢管； 主轴支架12mm； 大叶片8mm； 小叶片耐磨铸铁；主减速机ZL60； 主电机Y-6-18.5kw；整体长度：9800mm； 主轴轴承传动。提升电机4KW，提升减速机WXJ180。
2000x8400 Single spiral classifier
The thickness of the channel(tank) is 8mm;
Main spindle 377x25mm,seamless steel tube;
Spindle bracket 12mm;Large blade 8mm;
Small blade wear resistant cast iron,Main reducer ZL60;
Main motor Y-6-18.5kw;
Length: 9800mm;Spindle bearing drive,Lift motor 4kw, lift reducer WXJ180
